Kabeleinführungssysteme für Kabel mit oder ohne Stecker

Tüllen

SPL
-
-
-
-
Keine Elemente gefunden.

SPL

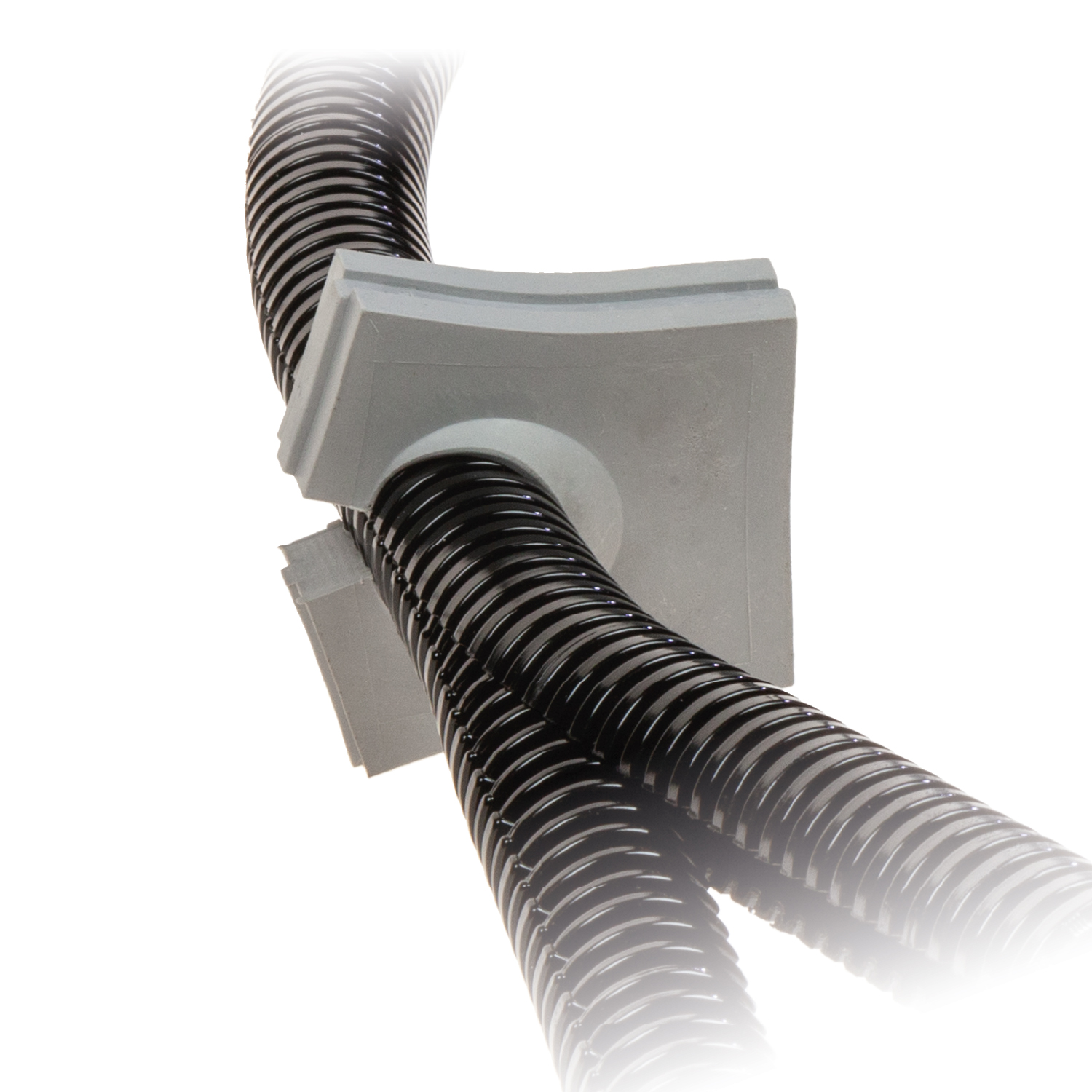

Die Tüllen der SPL-Serie ermöglichen die Durchführung von Kabeln mit einem Durchmesser von 12 bis 31 mm in den geteilten Rahmen der DES XX CLICK-Serie.

"UL Recognised Component"- Zeichen
NEMA 12-Klassifizierung
Lloyd's Register
ECOLAB-Zertifizierung
Flammschutz UL94V0
Beständigkeit gegen Witterungseinflüsse
EU RoHS-Gesetzgebung
Modell
Eigenschaften
Tüllen
Konfigurator
Download
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
Modell Art.Nr. Maximale Öffnung [mm] Öffnung Ø [mm] Kabel Ø max. [mm] Abmessungen A Abmessungen B Abmessungen C Abmessungen H Abmessungen [mm] Abmessungen [mm] Öffnung Abmessungen [mm] Öffnung A1xA2 Abmessungen [mm] Tülle Abmessungen [mm] Kabelverschraubung L1xL2 Abmessungen Ø P [mm] Bohr. Anzahl der Kabel - Kabel-Ø [mm] Bohrung Ø Klemmbereich [mm] Anmerkungen
SPL 0G 1731053000 -
SPL 0B 1731053001 -
SPL 13G 1731053005 11,5 - 16
SPL 17G 1731053010 16 - 20
SPL 21G 1731053013 20 - 24
SPL 25G 1731053015 24 - 28
SPL 29G 1731053020 28 - 31
SPL 13B 1731053025 11,5 - 16
SPL 17B 1731053030 16 - 20
SPL 21B 1731053033 20 - 24
SPL 25B 1731053035 24 - 28
SPL 29B 1731053040 28 - 31
  • Große Mehrfachtüllen für Kabeldurchmesser von 11,5 bis 31 mm

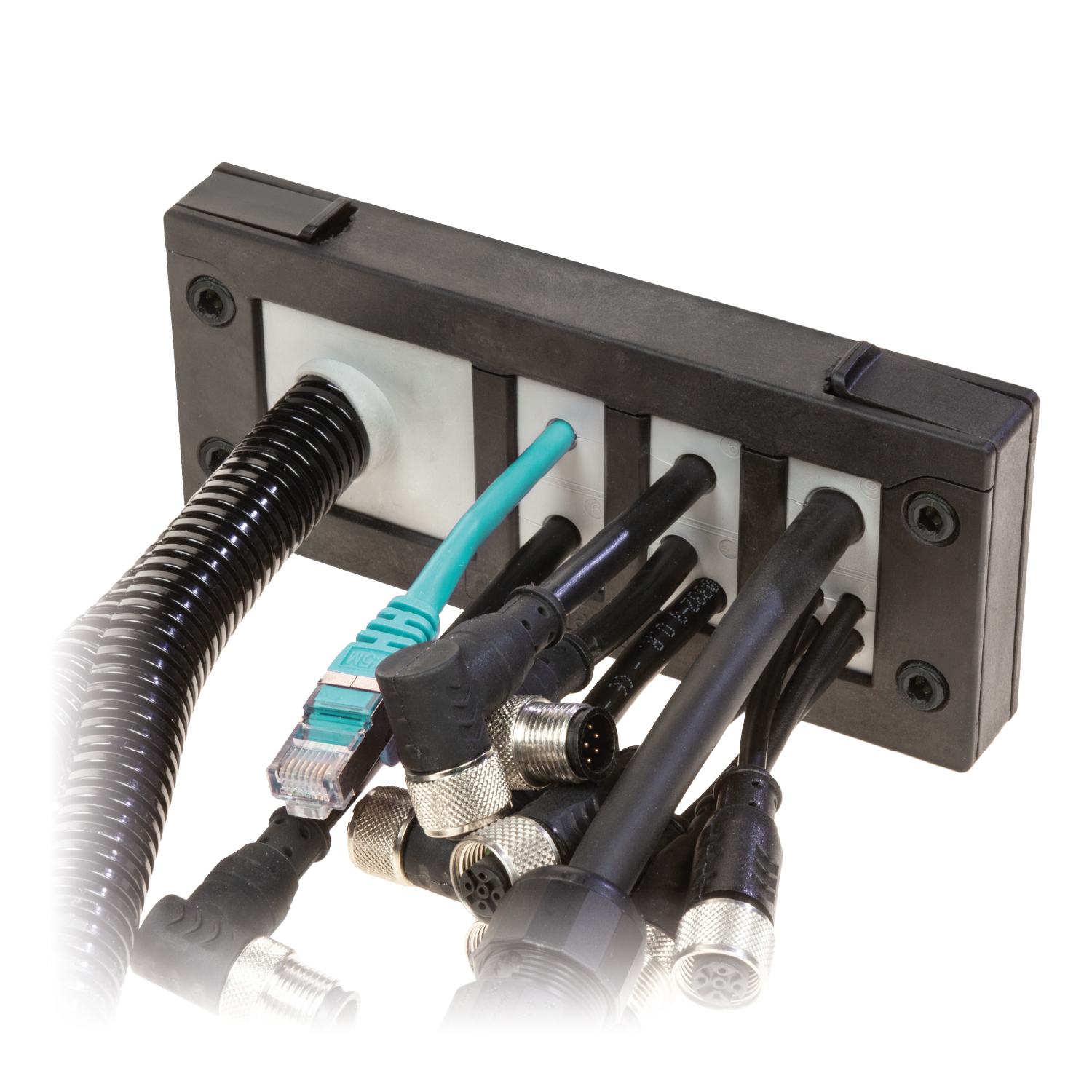

  • Kann in CLICK-Rahmen verwendet werden
  • "Blinde" Kabeltülle verfügbar

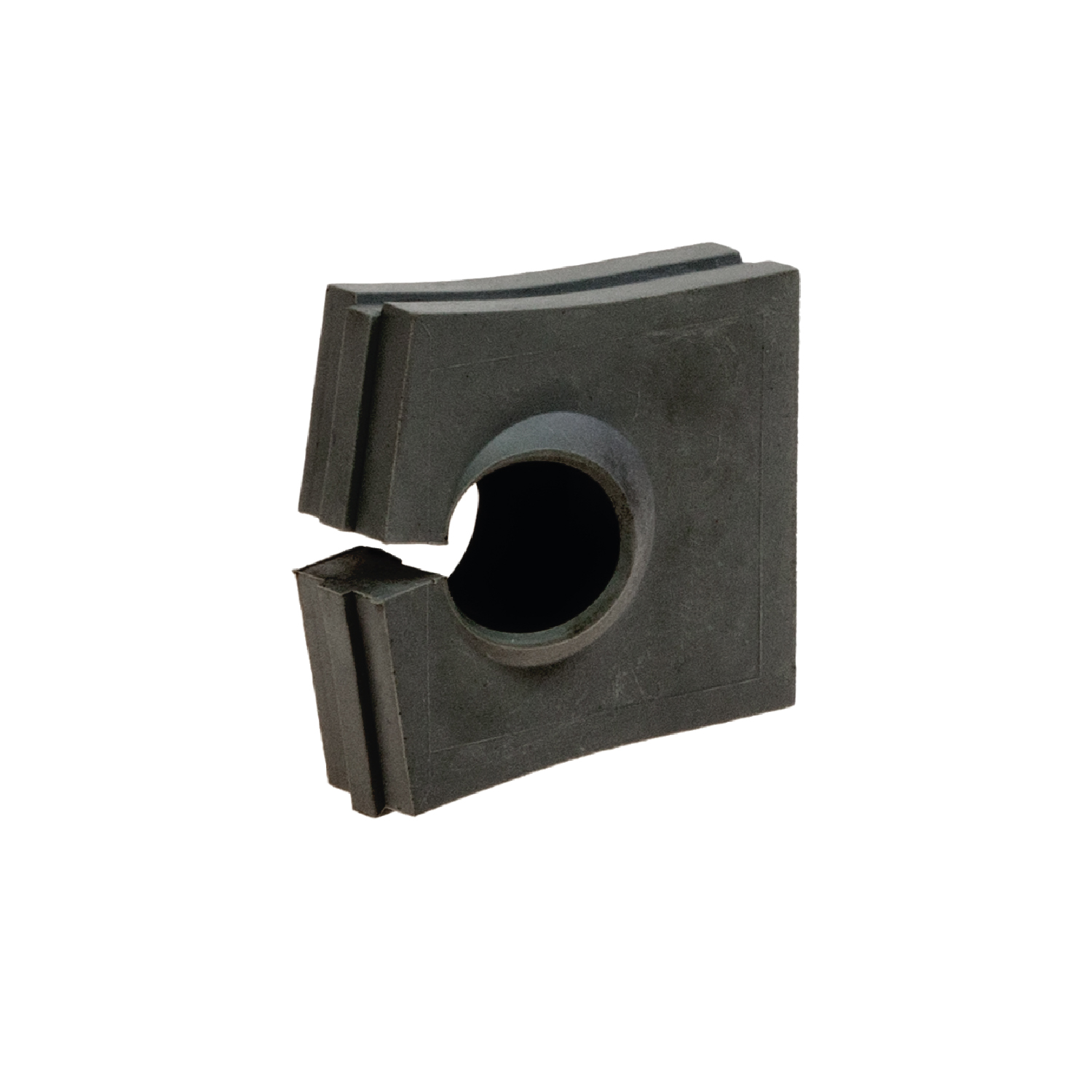

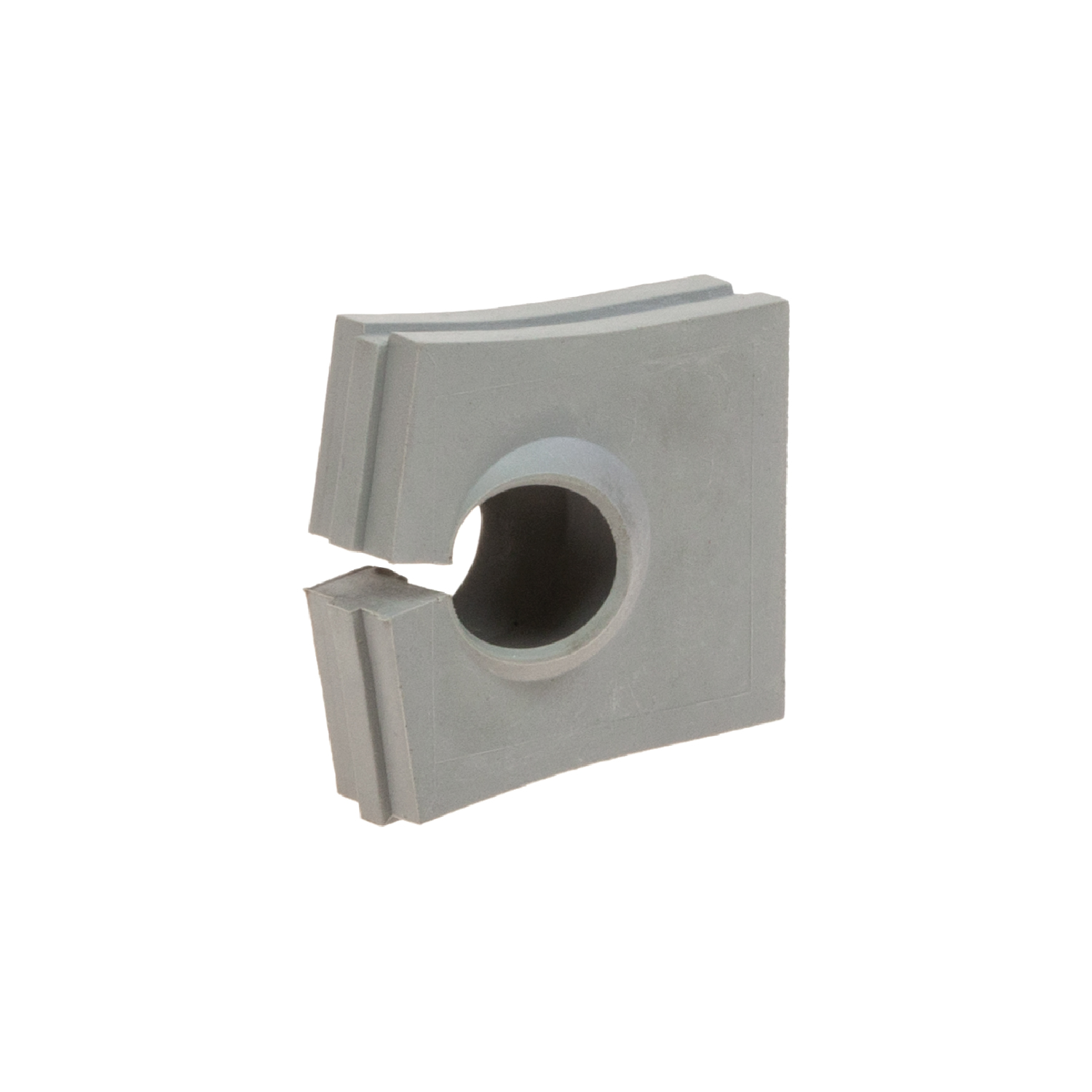

  • Erhältlich in grauer und schwarzer Farbe.
  • UL94-V0 für beide Farben
  • IP54
  • Werkstoff: TPE
  • Entflammbarkeit: selbstlöschend nach UL94-V0 (grau oder schwarz)
  • Temperatur: -40°C... +110°C (statisch)
  • Eigenschaften: halogenfrei, silikonfrei
